一篇把接管、法蘭、墊片、管件知識講明白了

發布時間：2021-04-06  瀏覽：7221次
此篇適合初級新手學習基礎，老手鞏固知識；

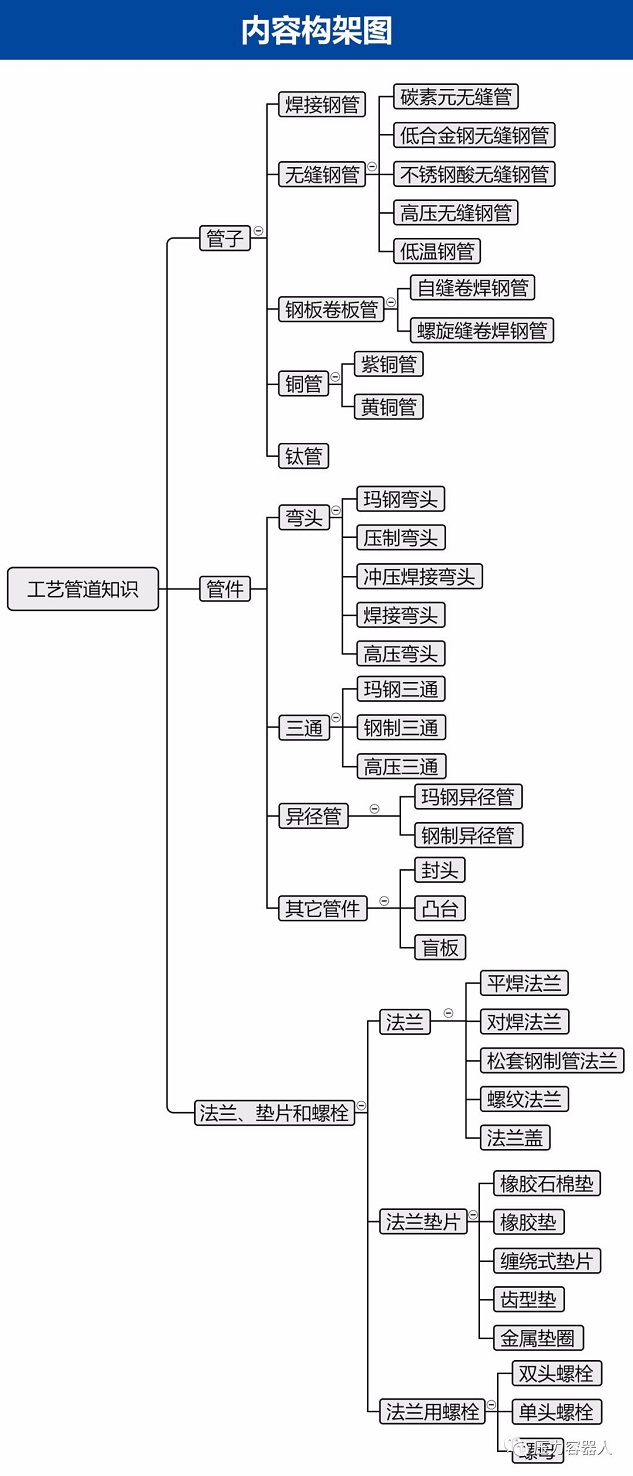

一張圖就能真正明白工藝管道知識！5種管子，4類管件，法蘭、墊片及螺栓，其實，就是這麽簡單！


管子分類方法很多，按材質分類可分為金屬管、非金屬管和鋼襯非金屬複合管。
非金屬管主要有橡膠管、塑料管、石棉水泥管、石墨管、玻璃鋼管等，非金屬管的使用同金屬管相比所占比例較小，而金屬管在大多數石油化工裝置中要占到全部工藝管道安裝工程的百分之八十五以上。
今天，給大家重點介紹金屬管材。

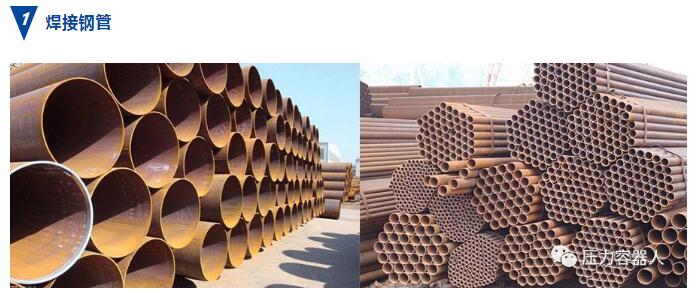

焊接鋼管，也稱有縫鋼管，一般由鋼板或鋼帶卷焊而成。
按管材的表麵處理形式：
分為鍍鋅和不鍍鋅兩種。表麵鍍鋅的發白色，又稱為白鐵管或鍍鋅鋼管；表麵不鍍鋅的即普通焊接鋼管，也稱為黑鐵管。
鍍鋅焊接鋼管，常用於輸送介質要求比較潔淨的管道，如生活用水、淨化空氣、儀表空氣等；不鍍鋅的焊接鋼管，可用於輸送蒸汽、煤氣、壓縮空氣和冷凝水等。
根據用戶要求，焊接鋼管在出廠時可分兩種：
一種是管端帶螺紋的，另一種是管端不帶螺紋的。管端帶螺紋的焊接鋼管，每根管材長度為4～9m，不帶螺紋的焊接鋼管，每根管材長度為4～12m。
焊接鋼管按管壁厚度不同：
分為薄壁鋼管、加厚鋼管和普通鋼管。工藝管道上用量最多的是普通鋼管，其試驗壓力為2.0MPa。加厚鋼管的試驗壓力為3.0MPa。
焊接鋼管的聯接方法較多：
有螺紋聯接、法蘭聯接和焊接。法蘭聯接中又分螺紋法蘭聯接和焊接法蘭聯接，焊接方法中又分為氣焊和電弧焊。
常用焊接鋼管的規格範圍：
為公稱直徑6～150mm

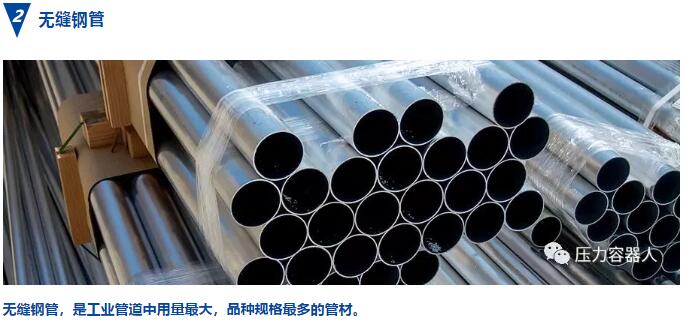

基本上分為：
流體輸送用無縫鋼管和帶有專用性的無縫鋼管兩大類。前者是工藝管道常用的鋼管，後者如鍋爐專用鋼管、裂化爐管和熱交換器用鋼管等。
按材質可分為：
碳素無縫鋼管、鉻鉬無縫鋼管和不鏽、耐酸無縫鋼管。
按公稱壓力可分為：
低壓(0≤1.0MPa)、中壓(1.0＜10MPa＝、高壓(≥10MPa)三類。
工藝管道常用的是流體輸送用無縫鋼管。
分類如下：
❶碳素無縫鋼管
常用的製造材質為10號、20號、16Mn鋼。
其規格範圍為：熱軋外徑φ32～630mm，冷拔外徑φ6～200mm，單根管長度4～12m，容許操作溫度為-40～450℃。
廣泛用於輸送各種對鋼無腐蝕性的介質，如輸送蒸汽、氧氣、壓縮空氣、油品和油氣等。
❷低合金鋼無縫鋼管
係指含一定比例合金元素的合金鋼管。
通常分為兩種：
一種是含有錳元素的低合金鋼管，稱為普通低合金鋼管，如16Mn、15MnV等；另一種是含有鉻、鉬等元素的低合金鋼管，稱鉻鉬鋼管。
常用的有12CrMo、15CrMo、12Cr2Mo、1Cr5Mo等，其規格範圍為外徑φ10～φ273mm，單根管長度4～12m，鉻鉬鋼管適用溫度範圍為-40～550℃。
低合金無縫鋼管，多用於輸送各種溫度較高的油品、油氣和腐蝕性不強的鹽水、低濃度有機酸等。

❸不鏽耐酸無縫鋼管
根據鉻、鎳、鈦各種金屬的不同含量，品種很多，有Cr13、00Cr17Ni14Mo2、1Cr18Ni12Mo2Ti、1Cr18Ni9Ti等。
這些鋼號中用量最多的是1Cr18Ni9Ti，在施工圖上常用簡化材質代號18-8來表示，適用溫度範圍為-196～700℃。
在化工生產中用來輸送各種腐蝕性較強的介質，如硝酸、醋酸和尿素等。
❹高壓無縫鋼管
其製造材質與上述無縫鋼管基本相同，隻是管壁比中低壓無縫鋼管厚，最厚的管壁達40mm。
如化肥設備用高壓無縫鋼管規格為φ14×4(mm)～273×40(mm)，單根管長度4～12m，適用壓力範圍10～32MPa，工作溫度-40～400℃。
在石油化工裝置中用以上高壓無縫鋼管輸送原料氣、氫氮氣、合成氣、水蒸氣、高壓冷凝水等介質。
❺低溫鋼管
在引進工程項目的冷區用量較多，其材料牌號為STPL-39、STPL-46，工作溫度可達-105℃。
低溫鋼管分為無縫鋼管和有縫鋼管兩種，無縫低溫鋼管公稱直徑為15～400mm，壁厚同碳鋼管；有縫低溫鋼管公稱直徑為400～1100mm，壁厚為6～10mm，單根管標準長度6m。
適用於輸送各種無腐蝕性低溫介質管道，目前國內還沒有批量生產與這種標準相應的鋼管。

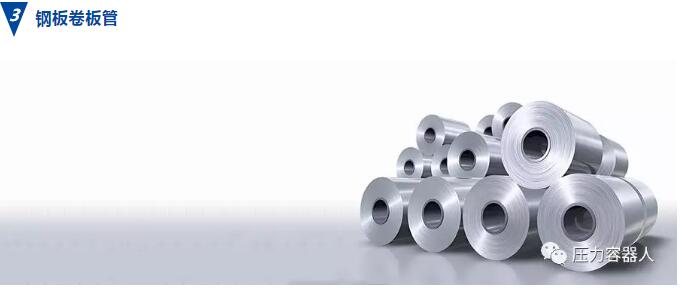

鋼板卷板管，是由鋼板卷製焊接而成，分為直縫卷焊鋼管和螺旋縫卷焊鋼管兩種。
直縫卷焊鋼管：
多數在施工現場製造或委托加工廠製造，專業鋼管廠不生產。
鋼板材料有Q235A、10號、20號、16Mn、20g等，其規格範圍為公稱直徑200～3000mm，最大的有4000mm，壁厚一般為4～16mm。
公稱直徑200～900mm的單根管長度為6.4m；公稱直徑1000～3000mm的為4.8m。
適用工作溫度：Q235A為-15～300℃，10號、20號、16Mn、20g為-40～450℃，均適用於低壓範圍。
螺旋縫卷焊鋼管：
由鋼管製造廠生產，材質有Q235A，16Mn。
其規格範圍為公稱直徑200～700mm，壁厚7～10mm，單根管長度8～18m。
適用工作溫度：Q235A為-15～300℃，16Mn為-40～450℃，操作壓力：Q235A為2.5MPa，16Mn為4MPa。
直縫卷焊鋼管和螺旋縫卷焊鋼管，多用於輸送常溫低壓腐蝕性不強的介質，如低壓蒸汽、地下循環水、煤氣和油氣等。螺旋縫卷焊鋼管單根管較長，特別適用於長距離輸送管道。
根據工程所需，還有直縫不鏽鋼板卷焊管，都是在施工現場卷製，製造廠不生產。所用材質多為1Cr18Ni9Ti鋼板。其規格範圍公稱直徑為200～1000mm，公稱直徑200～400mm的壁厚為4mm，公稱直徑700～1000mm的壁厚為6～8mm，單根管長度為4.5m。適用溫度和輸送的介質範圍同低壓不鏽鋼管。

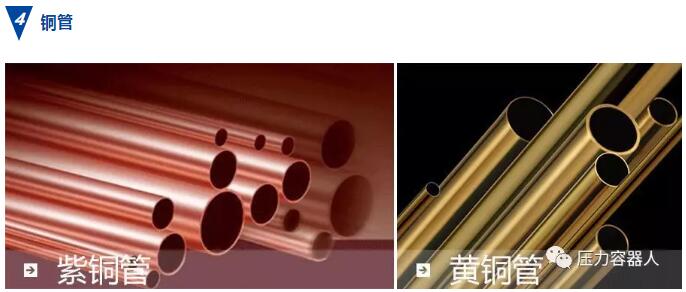

銅管分紫銅管和黃銅管兩種：
製造紫銅管所用的材料牌號有T2、T3、T4和TUP等，含銅量較高，占99.7%以上；
黃銅管的製造材料牌號有H62，H68等，都是鋅和銅的合金，如H62黃銅管，其材料成份銅為60.5%～63.5%，鋅為39.6%，其他雜質小於0.5%。
銅管的製造方法分為拉製和擠製兩種：
拉製銅管外徑為φ3～φ200mm，擠製銅管外徑為φ32～φ280mm，壁厚1.5～5mm；
銅板卷焊銅管的規格範圍為外徑φ155～φ505mm，供貨方式有單根的和成盤的兩種。
銅管的適用工作溫度在250℃以下，多用於油管道、保溫伴管和空分氧氣管道。

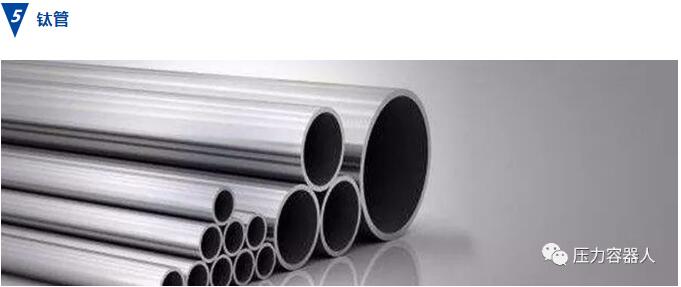

鈦管是近年來新出現的一種管材，由於它具有重量輕、強度高、耐腐蝕性強和耐低溫等特點，常被用於其他管材無法勝任的工藝部位。
鈦管是用TA1、TA2工業純鈦製造，適用溫度範圍為-140～250℃，當溫度超過250℃時，其機械性能下降。
常用鈦管的規格範圍為公稱直徑20～400mm。適用於低中壓，低壓管壁厚2.8～12.7mm，中壓管壁厚3.7～21.4mm。
鈦管雖然具有很多優點，但因價格昂貴，焊接難度較大，尚未被廣泛采用。

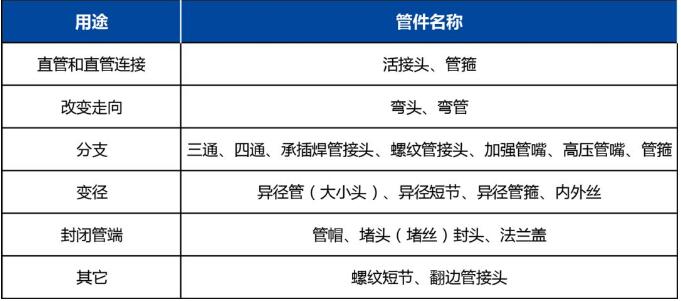

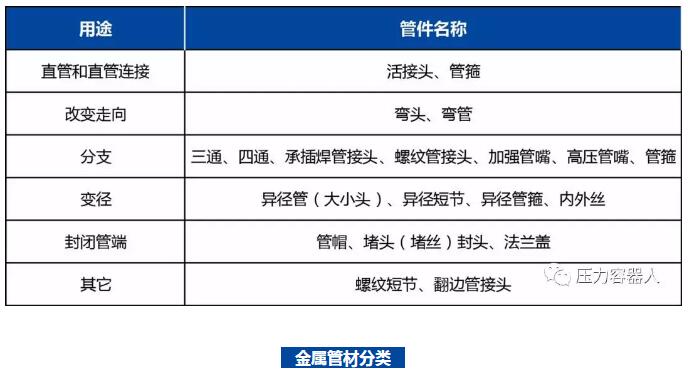

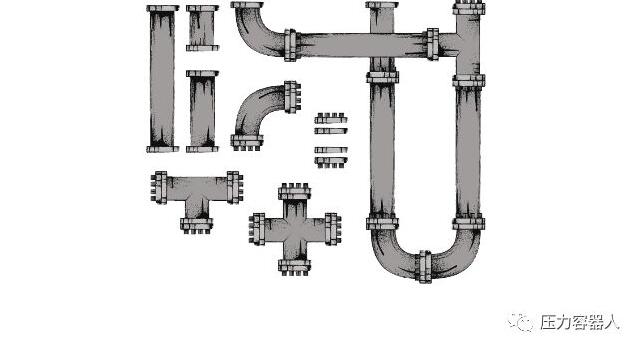

在管係中改變走向、標高或改變管徑以及由主管上引出支管等均需用管件。由於管係形狀各異、簡繁不等，因此，管件的種類較多。

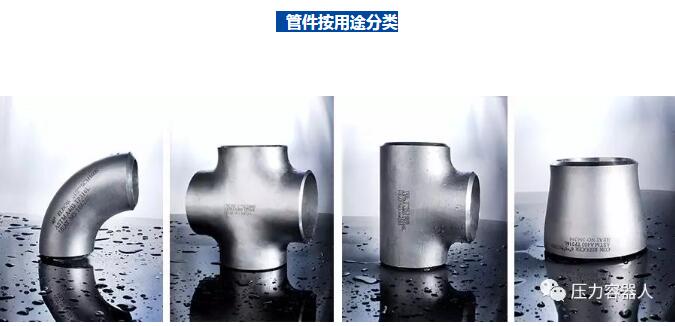

常用的管件有彎頭、三通、異徑管、管接頭、管帽等。


1彎頭
彎頭是用來改變管道的走向。
常用彎頭的彎曲角度為90°、45°和180°，180°彎頭也稱為U型彎管，也有特殊角度的彎頭，但為數極少。
❶瑪鋼彎頭
瑪鋼彎頭，也稱可鍛鑄鐵彎頭，是最常見的螺紋彎頭。
瑪鋼彎頭的規格比較小，常用的規格範圍為1/2～4英寸，按其不同的表麵處理分鍍鋅和不鍍鋅兩種。
這種瑪鋼管件，主要用於采暖，上下水管道和煤氣管道上。在工藝過程中，除需要經常拆卸的低壓管道外，其他物料管道上很少使用。
❷壓製彎頭
壓製彎頭，也稱衝壓彎頭或無縫彎頭，是用優質碳素鋼、不鏽耐酸鋼和低合金鋼無縫管等，在特製的模具內壓製成型的。
其彎曲半徑為公稱直徑的一倍半（R=1.5DN），在特殊場合下也可采用彎曲半徑等於公稱直徑的彎頭（R=1DN）。
其規格範圍在DN20～600mm以內。
其壁厚範圍與無縫鋼管的表號一致。
壓製彎頭一般由專業製造廠或加工廠用標準無縫鋼管衝壓加工而成，出廠時彎頭兩端應加工好坡口。
❸衝壓焊接彎頭
衝壓焊接彎頭，是采用板材經模具衝壓成半塊環形彎頭，然後將兩塊半環彎頭進行組對焊接成型。
其彎曲半徑同無縫管彎頭，規格範圍為公稱直徑200mm以上。
❹焊接彎頭
焊接彎頭，也稱蝦米腰或蝦體彎頭。
製作方法有兩種：
一種是在加工廠用鋼板下料，切割後卷製焊接成型，多數用於鋼板卷管的配套。
另一種是用管材下料，經組對焊接成型，其規格一般在200mm以上。使用溫度不能大於200℃，一般可在施工現場製作。
❺高壓彎頭
高壓彎頭，是采用優質碳素鋼或低合金鋼鍛造而成。
根據管道連接形式，彎頭兩端加工成螺紋或坡口，加工的精密度很高，要求管口螺紋與法蘭口螺紋能緊密配套自由擰入並不得鬆動。
適用於壓力22.0、32.0MPa的石油化工管道，常用規格範圍為DN6～200mm。

2三通
三通是主管道與分支管道相連接的管件，根據製造材質和用途的不同，劃分為很多種。
從規格上劃分：
可分為同徑三通和異徑三通，同徑三通也稱為等徑三通；
同徑三通是指分支接管的管徑與主管的管徑相同
異徑三通是指分支接管的管徑小於主管的管徑，所以也稱為不等徑三通，異徑三通用量要多一些
❶瑪鋼三通
瑪鋼三通的製造材質和規格範圍，與瑪鋼彎頭相同，在石油化工工藝管道中用量不多，主要用於室內采暖、上下水和煤氣管道。
❷鋼製三通
定型三通的製作，是以優質管材為原料，經過下料、挖眼，加熱後用模具拔製而成，再經機加工，成為定型成品三通。中低壓鋼製成品三通，在現場安裝時都是采用焊接。鋼板卷管所用的三通，有兩種情況，一種是在加工廠用鋼板下料，經過卷製焊接而成；另一種是在安裝現場挖眼接管。
❸高壓三通
高壓三通，常用的有兩種，一種是焊製高壓三通，一種是整體鍛造高壓三通。
焊製高壓三通，選用優質高壓鋼管為材料，製造方法類似挖眼接管，主管上所開的孔，要與相接的支管管徑相一致。焊接質量要求嚴格，通常要求焊前進行預熱，焊後進行熱處理。其規格範圍為DN16～200mm，壓力22MPa、32MPa。
整體鍛造高壓三通，一般是采用螺紋法蘭連接。其規格範圍為表號SCH160、DN15～600mm，表號外加有“XXS”，其管徑範圍DN15～300mm。

3異徑管
異徑管的作用是使管道變徑，從流體運動方向來看，多數是由大變小，也有的由小變大，如蒸汽回水管道和下水管道的異徑管就是由小變大。異徑管俗稱大小頭。
❶瑪鋼異徑管
瑪鋼異徑管，大體上分兩種，一種是內螺紋異徑管也稱外接頭；另一種是內螺紋和外螺紋結合的管件，稱作補芯，它雖然不叫做異徑管，但起到異徑管的作用。
❷鋼製異徑管
鋼製異徑管，分為無縫和有縫兩種，無縫異徑管用無縫鋼管壓製，有縫異徑管用鋼板下料，經卷製焊接而成，也稱為焊製異徑管。
這兩種異徑管都有同心和偏心兩種規格。偏心異徑管的底部有一個直邊，使用時能使管底成一個水平麵，便於停產檢修時排放管中物料。
無縫異徑管的規格範圍為DN25～600mm，有縫焊接異徑管的規格範圍為DN200～1500mm。

4其它管件
❶封頭
封頭，是用於管端起封閉作用的堵頭。常用的封頭有橢圓形和平蓋形兩種。
橢圓形封頭也稱為管帽，其規格範圍為DN25～600mm，多用於中低壓管道上。
平蓋封頭，按其安裝位置分為兩種，一種是平蓋封頭略大於管外徑，在管外焊接。
另一種是平蓋封頭略小於管內徑，把封頭板放入管內焊接。常用的規格範圍為DN15～200mm，這種封頭多用於壓力較低的管道上。
❷凸台
凸台，也稱管嘴，是自控儀表專業在工藝管道上的一次部件，是由工藝管道專業來安裝，所以把凸台也列為管件。
工藝管道用的單麵管接頭也屬這一種，都是一端焊在主管上，另一端或者是安裝其它部件，或者是另外再接管，其規格範圍為DN15～200mm，高中低壓管道都使用。
❸ 盲板
盲板，其作用是把管道內介質切斷，根據使用壓力和法蘭密封麵的形式分以下幾種：
光滑麵盲板，與光滑密封麵法蘭配合使用，其適用壓力範圍為1.0～2.5MPa。
凸麵盲板，其本身一麵帶凸麵，另一麵帶凹麵，與凹凸密封麵法蘭配合使用。使用壓力4.0MPa，規格範圍為DN25～400mm。
梯形槽麵盲板，與梯形槽密封麵法蘭配合使用，使用壓力範圍為6.4～16.0MPa。規格範圍為DN25～300mm。
“8”字盲板，也分為光滑麵，凹凸麵和梯形槽麵三種，使用壓力與以上三種盲板相同，“8”字盲板所不同的是，它把兩種用途結合在一個部件上，即把盲板和墊圈相連接固定在一起。法蘭內墊入盲板時，外麵露出的墊圈作為管道是否切斷的直觀標誌。
“8”字盲板的製造材料有多種，根據輸送的介質溫度和壓力來選擇。一般低壓管道，溫度不超過450℃時，所用的材質有Q235A、20號鋼和25號鋼；溫度在450～550℃時，所用的材料有15CrMo、1Cr5Mo。當壓力在4.0～16.0MPa，溫度大於550℃時，要用不鏽鋼。

法 蘭、墊 片 及 螺 栓

1法蘭
法蘭是工藝管道上起連接作用的一種部件。這種連接形式的應用範圍非常廣泛，如管道與工藝設備連接，管道上法蘭閥門及附件的連接。采用法蘭連接既有安裝拆卸的靈活性，又有可靠的密封性。
工藝管道所輸送的介質，種類繁多，溫度和壓力也不同，因此對法蘭的強度和密封，提出了不同的要求。為了滿足工藝管道安裝工程的需要，出現了很多種結構和壓力不同的法蘭。

法蘭墊片
泄漏是管法蘭失效的主要形式，它與密封結構型式、被連接件的剛度、密封件的性能、操作和安裝等許多因素有關。
墊片是法蘭連接的主要密封件，因而正確選用墊片也是保證法蘭連接不泄漏的關鍵。
法蘭墊片根據管道所輸送介質的腐蝕性、溫度、壓力及法蘭密封麵的形式選用種類很多。管法蘭墊片有非金屬墊片，半金屬墊片和金屬墊片。
❶橡膠石棉墊
橡膠石棉墊是法蘭連接用量最多的墊片、能適用於很多介質，如蒸汽、煤氣、空氣、鹽水、酸和堿等。橡膠石棉墊的厚度，各專業還不統一，通常用3mm厚。公稱直徑小於100mm的法蘭，其墊片厚度不超過2.5mm。
墊片的使用壓力：用於光滑密封麵法蘭連接時，不超過2.5MPa。
煉油工業常用的橡膠石棉墊有兩種：
一種是耐油橡膠石棉墊，適用於溫度在200℃以下，公稱壓力在2.5MPa以下，輸送一般油品、液化烴、丙烷和丙酮等介質。高溫耐油橡膠石棉墊，使用溫度可達350～380℃。
另一種是中壓橡膠石棉墊，可使用於200℃，PN2.5MPa以下的蒸汽、凝結水、水、空氣等介質。由於石棉被證實有致癌作用，因此，含有石棉的墊片現在已經基本不被采用了。
❷橡膠墊
橡膠墊，是用橡膠板製作的墊片，它有一定的耐腐蝕性，常用於溫度在60℃以下，壓力不超過1.0MPa，輸送低壓水，酸和堿等介質的管道法蘭連接。
這種墊片的特點是利用橡膠的彈性，達到較好的密封效果，因此也常用於鑄鐵法蘭閥門的安裝上。

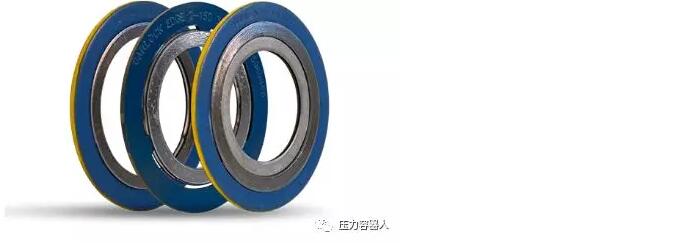

❸纏繞式墊片

纏繞式墊片簡稱為纏繞墊，是用金屬鋼帶及非金屬填料帶纏繞而成。
優點：這種墊片具有製造簡單、價格低廉、材料能被充分利用、密封性能較好的優點，在石油化工工藝管道上被廣泛應用。
適用參數：適用的公稱壓力為4.0MPa以下，適用溫度範圍，08號鋼溫度可達450℃，0Cr13鋼帶製成的纏繞墊，使用溫度可達540℃。墊片的厚度一般為4.5mm，直徑大於1000mm時，墊片厚度為6～7mm。定位環的厚度為3mm左右。
這種墊片多數用於光滑麵法蘭連接，其密封麵不用車水線。有的纏繞墊，還帶有定位環，是為了防止墊片偏離法蘭中心。
金屬鋼帶材質有08號鋼、0Cr13鋼和1Cr18Ni9Ti鋼等；非金屬帶材質有特性石棉、柔性石墨、聚四氟乙烯等。

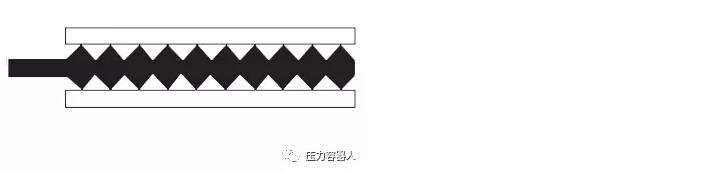

❹齒形墊

齒形墊是用各種金屬製造，材質有普通碳素鋼、低合金鋼和不鏽耐酸鋼等，其厚度為3～5mm。
它是利用同心圓的齒形密紋與法蘭密封麵相接觸、構成多道密封，因此密封性能較好，常用於凹凸式密封麵法蘭的連接。
適用參數：最高公稱壓力可達16.0MPa，適用於工作溫度較高的部位，如0Cr13材質的齒形墊，其適用溫度可達530℃。
❺金屬墊圈

金屬墊圈的種類很多，按形狀劃分有金屬平墊圈，截麵積為橢圓形、八角形金屬墊圈和透鏡式墊圈。按製造材質分有低碳鋼、不鏽耐酸鋼、紫銅、鋁和鉛等。
金屬平墊圈，多用於光滑麵平焊法蘭，承受的溫度和壓力較低。
橢圓形及八角形金屬墊圈，多用於梯形槽對焊法蘭，公稱壓力範圍為6.4～22.0MPa。這種墊圈雖然密封性好，但製造複雜，要求精度高。
金屬墊圈的使用有條原則，即墊圈表麵的硬度必須低於法蘭密封麵的硬度。
墊片的選用應根據管道所輸送介質的溫度、壓力、腐蝕性和連接法蘭的密封形式來確定。專業性較強的墊片，如透鏡墊，適用於高壓法蘭連接。

3法蘭用的螺栓

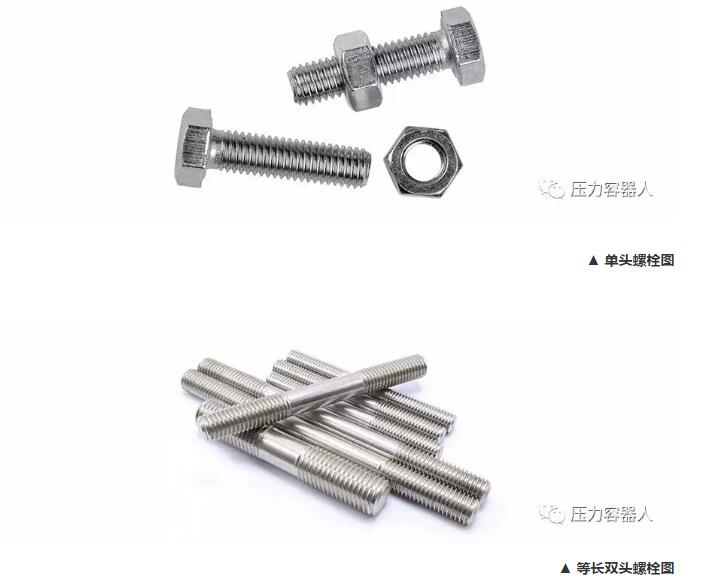

用於連接法蘭的螺栓，有單頭螺栓和雙頭螺栓兩種，其螺紋一般都是三角形公製粗螺紋。
❶單頭螺栓
單頭螺栓也稱六角頭螺栓。單頭螺栓又分為半精製和精製兩種，在中低壓工藝管道上，使用最多的是半精製單頭螺栓。
製造單頭螺栓常用的材質有Q235A、35號鋼和25Cr2MoVA等。常用於公稱壓力為2.5MPa以下的法蘭連接。
適用溫度根據螺栓材質而定，如35號鋼製造的螺栓適用溫度可達350℃；25Cr2MoVA鋼製造的螺栓、適用溫度可達570℃。

雙頭螺栓
工藝管道上所用的雙頭螺栓，多數采用等長雙頭精製螺栓。適用於溫度和壓力較高的法蘭連接。
材質有35號鋼，30CrMoA，35CrMoA，25Cr2MoVA，0Cr19Ni9、0Cr15Ni25Ti2MoAlVB和37SiMn2MoVA等，公稱壓力範圍為1.6～32.0MPa，適用溫度可達700℃。

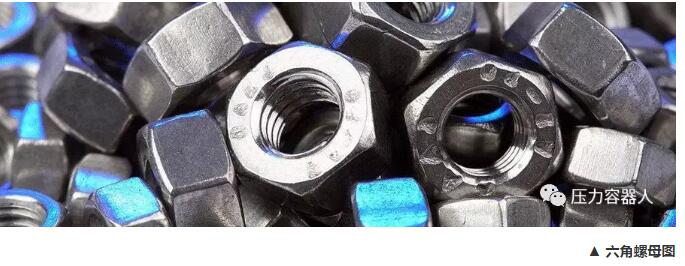

❸螺母
螺母，統稱為六角螺母。分半精製和精製兩種。按螺母結構形式還可分為A型和B型兩種。
半精製單頭螺栓多采用A型螺母；精製雙頭螺栓多采用B型螺母。螺母與螺栓要配套使用，但螺母製造材質的硬度不能超過螺栓材質的硬度。
