在高危（wēi）的化工行業，如（rú）果午夜免费视频不能及時的發現設備的腐蝕（shí），後果便是一場場的事故，特別是各種（zhǒng）高危介質的（de）載體--儲罐。那麽，儲罐的腐蝕一般（bān）發生在哪些部位？應該如何防範呢？

儲（chǔ）罐腐蝕（shí）一般在哪些部位？

會出現哪些腐蝕？

儲罐常見腐蝕原因（yīn）

儲罐罐壁的腐蝕（shí）

包括外壁（bì）和內壁。

儲罐外壁接（jiē）觸大氣，儲罐周邊的環（huán）境一般為石油化工（gōng）企業，工業大氣中含有二氧化硫、硫化氫、二氧化氮等有害氣體（tǐ），由於吸附作用、冷凝作用或下雨等原（yuán）因，空氣中的水汽或雨水（shuǐ）在儲罐外壁形成水膜，這種水中可能溶有酸、堿、鹽類和其他雜質，會起

到電解液的作用，使金（jīn）屬表麵發生電化學腐蝕。

因電解液層比較薄，所以外（wài）壁電化學腐蝕比較輕微，而且腐蝕（shí）也比較均（jun1）勻。但在罐頂凹陷處、焊縫凹陷處、保溫層（céng）易進水的地方、抗風圈與罐壁連接處以及其他易積水（shuǐ）的（de）地方，會形成較為嚴重的局部腐蝕。

儲罐內壁有兩個重點腐蝕（shí）部（bù）位，分別（bié）是底部焊縫向上0-300mm的範圍內的罐壁以及介質液位波（bō）動處（即油氣交界麵附近）。

在介質中雜質的水分長時間沉（chén）積，在灌內形成積（jī）水，由於排水管的中（zhōng）心線一般比罐壁高約300mm，所（suǒ）以罐（guàn）底始終有200mm-300mm的水存在，沉積水中含大量的氯化物、硫化物、氧、酸類物質等，形成較強的電解質溶液，產（chǎn）生電化學腐蝕，造成儲罐內壁根部較嚴（yán）重的局（jú）部腐蝕。

罐壁液位波動處，由於介質內和介質上部氣象空間中的含氧（yǎng）量不同，可形成氧濃差電池而（ér）造成腐蝕。還可因液位處幹濕狀況頻繁交替導致沉澱物的積聚而形成垢下腐蝕。在（zài）儲罐進出料過（guò）程（chéng）中，液位的（de）變化及攪動作用，更（gèng）加（jiā）速了這兩種腐蝕。

儲罐罐底的腐蝕（shí）

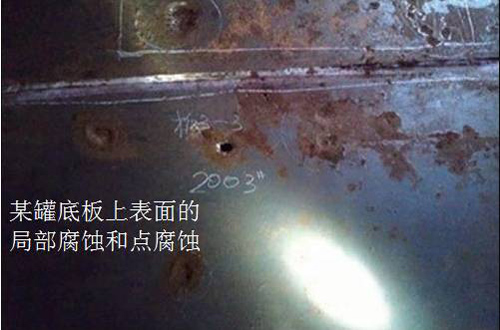

儲罐底板的介質側一般腐蝕的會（huì）比（bǐ）壁板更加嚴重，有時甚至會腐蝕穿孔而出現（xiàn）泄漏現象。這些腐蝕主要源於灌內的（de）沉積水，沉積水中的硫化物、氯化物、氧等物質會與金（jīn）屬發生反應（yīng），造成的電化學腐蝕。

另外，在物料的注入（rù）部（bù）位，由於流（liú）體的衝刷，可（kě）能形成局（jú）部的衝蝕。立柱在灌裝、提取、液流運動等正常狀態下，都（dōu）可能與底（dǐ）板發生摩擦和振動（dòng），這種機械磨損配合縫隙腐蝕，可導致立柱下底板的腐蝕穿孔。

儲罐底板的土壤側的儲罐底板的腐蝕比介（jiè）質側（cè）更加嚴重。邊緣板是容易受腐蝕的部位（wèi），儲罐基（jī）礎如果沒有有效的防（fáng）滲水措施或防滲水（shuǐ）材料（liào）老化失（shī）效，則雨（yǔ）水和水（shuǐ）汽容易沿罐底板與罐基礎的縫隙侵入到罐底的周邊（biān）部位，進行腐蝕。

由於儲罐沉陷的不均勻（yún），底板會高低起伏或（huò）有踏（tà）空現象。罐底板與基礎的接觸不良會導致罐底土壤（rǎng）的充氣不均而形成氧濃差電池，造成罐底板的（de）腐蝕。

由毛細現象引（yǐn）起（qǐ）的（de）水（shuǐ）分侵（qīn）入和由於水的存（cún）在而造成的微生物腐蝕。

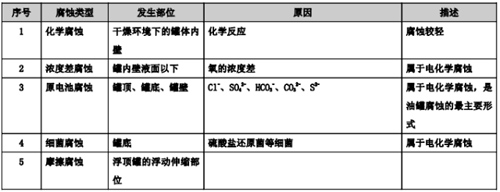

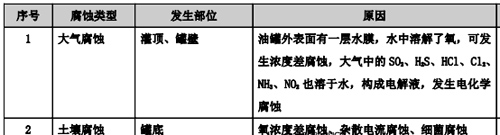

儲罐內、外部腐蝕機理總結（jié）

儲罐腐蝕檢測

麵對這些腐（fǔ）蝕，如（rú）果不加以防範，後（hòu）果不堪設想。那麽，午夜免费视频應該如何（hé）去防範呢（ne）？定期檢查與實時監測是（shì）比較常用的方法。

儲罐的宏觀檢查

儲罐的整體腐蝕、重大缺陷一般可通過宏觀檢查和超聲（shēng）波測（cè）厚（hòu）發現。其中宏觀檢測包括（kuò）：

儲罐本體的變形、泄漏、板材的（de）減薄。

連接焊縫的裂紋（wén）、氣孔。

浮盤、密封、升降導向係（xì）統的完好性。

防腐層保溫層退化。

呼吸（xī）閥、盤梯、抗風圈等附（fù）件。

加熱器、攪拌器等內部設施。

基礎缺（quē）陷。

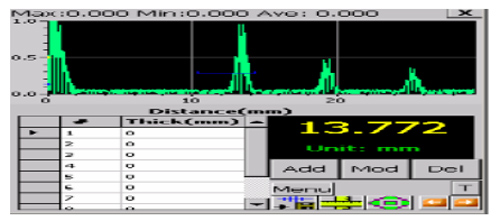

根據超聲波脈衝反射原（yuán）理來進（jìn）行厚度測（cè）量的，當探頭（tóu）發射（shè）的超聲波脈衝（chōng）通過被測物體（tǐ）到（dào）達材料分界麵時，脈衝被反射回探頭，通過（guò）精確測量超聲波在材料中傳播的時間來確定被測材料的厚度（dù）。

超聲波厚度檢測是罐體整體腐蝕（shí）的常用檢測方法，應對壁板和頂板壁厚進行測定，可按下列三種情況布點：

按排板的每塊板布點

按每（měi）塊板的（de）局部腐蝕深度（dù）布（bù）點

按點蝕布點

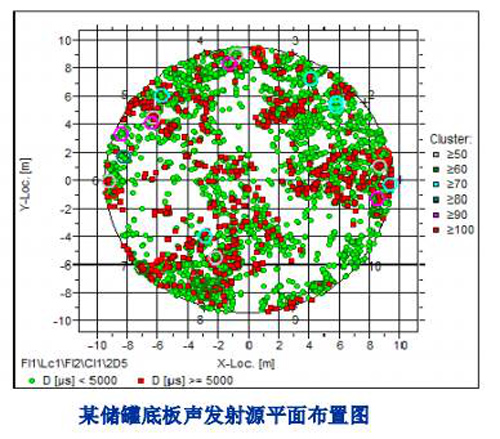

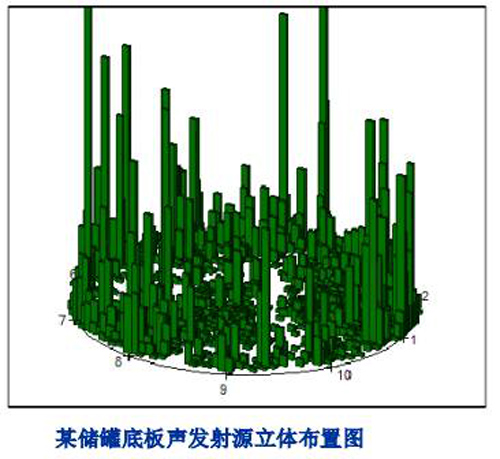

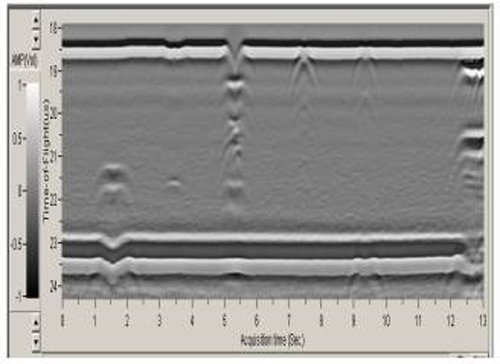

聲發射又（yòu）稱應力波發射。在外部條件的作（zuò）用下，固體的缺陷或（huò）潛在缺（quē）陷改變狀（zhuàng）態而自動發出的（de）彈性波的現象便是聲發射。

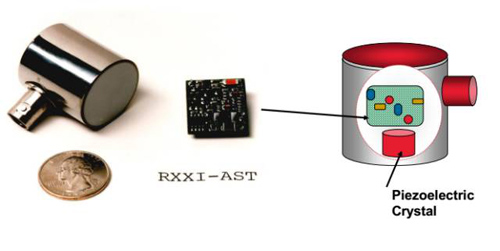

聲發射檢測采用高靈敏度傳感器，在材料或者構件受到外力的（de）作用，且又遠在（zài）其達到破損以前，接收這些缺陷與損傷開始出現或擴（kuò）展時所發出的聲發射信號，通過對這些（xiē）信號進行分析，處理來進行檢測、評估材料或者構（gòu）件缺陷、損傷等內部特征（zhēng）。

通過（guò）聲發射檢測（cè），能獲得哪些信息？

可提供材料何時、何處、嚴重程度（dù）信息，進行失效破壞的提前預報。

缺陷的動態信息，可由此來評價（jià）缺陷的（de）實（shí）際危害程度，以及結構的整體性和預期使用壽命。

可（kě）提供隨載荷、時間、溫度等（děng）工況的瞬態或連續信息，因此適用（yòng）於過程監控，以及早期（qī）或臨近破壞的預報。

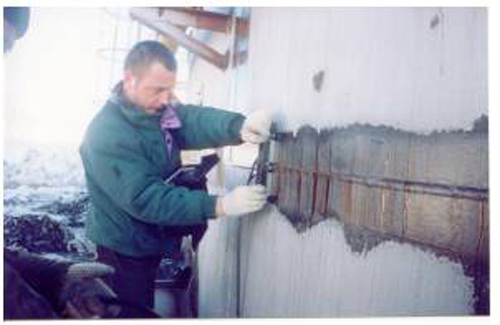

值得注意的是，這種方法檢測（cè）可以保最少（shǎo）拆除儲罐的保溫層。為安裝探頭隻需在保溫層上開一個小孔，而不需（xū）要拆掉保溫層來發現保溫層下的（de）容器腐蝕等問題。

高溫現場使用（yòng）波導杆可永久焊在（zài）容器（qì）表（biǎo）麵，隻需要在保溫（wēn）層（céng）開一個2cm直徑的孔，探頭安裝在保溫層外部。在非常大的低溫鑄罐上的（de）探頭為（wéi）日常檢測永久地安裝（zhuāng）在保溫層下（xià），並將電纜聯接到一個操製盤上（shàng）。

儲罐的漏磁檢測

鐵磁性材料在磁化後內部產生很強的（de）磁感應強度，磁力（lì）線密度（dù）增大幾百倍到幾（jǐ）千倍（bèi），如果材料中存在不連續（主要包括缺陷造成的不連續性和結（jié）構、形狀、材質（zhì）等原因造成的不連續（xù）性），磁力（lì）線會發生畸變，部分磁（cí）力線就有可能溢出材料表麵（miàn），從（cóng）空間穿過，形成漏磁場，漏磁場的局部磁極能（néng）夠吸（xī）引鐵磁物質。

儲罐的在役檢測技術

1、視頻監測技術-泄漏檢測

可采用在線熱像儀進行泄露（lù）分析檢（jiǎn）測，實（shí）現實時進行觀測和（hé）分（fèn）析管線法蘭、機泵密封、儲罐等部（bù）位（wèi）的泄露。

2、視頻監測技術-保溫層定性監測分析

采用定點熱成像儀進行監測，可清晰識（shí）別保溫失效程度，提供重點點位進行（háng）掃描檢測，為辨別保溫（wēn）層脫落或罐壁腐蝕失效提供預處理定位依（yī）據（jù）。

3、視頻監測技術-多罐液位監測

采用定點熱成像儀進行監測，可清晰觀察（chá）多罐液位。
